作为包装印后设备的供应商
旭恒拥有丰富的设计、制造经验

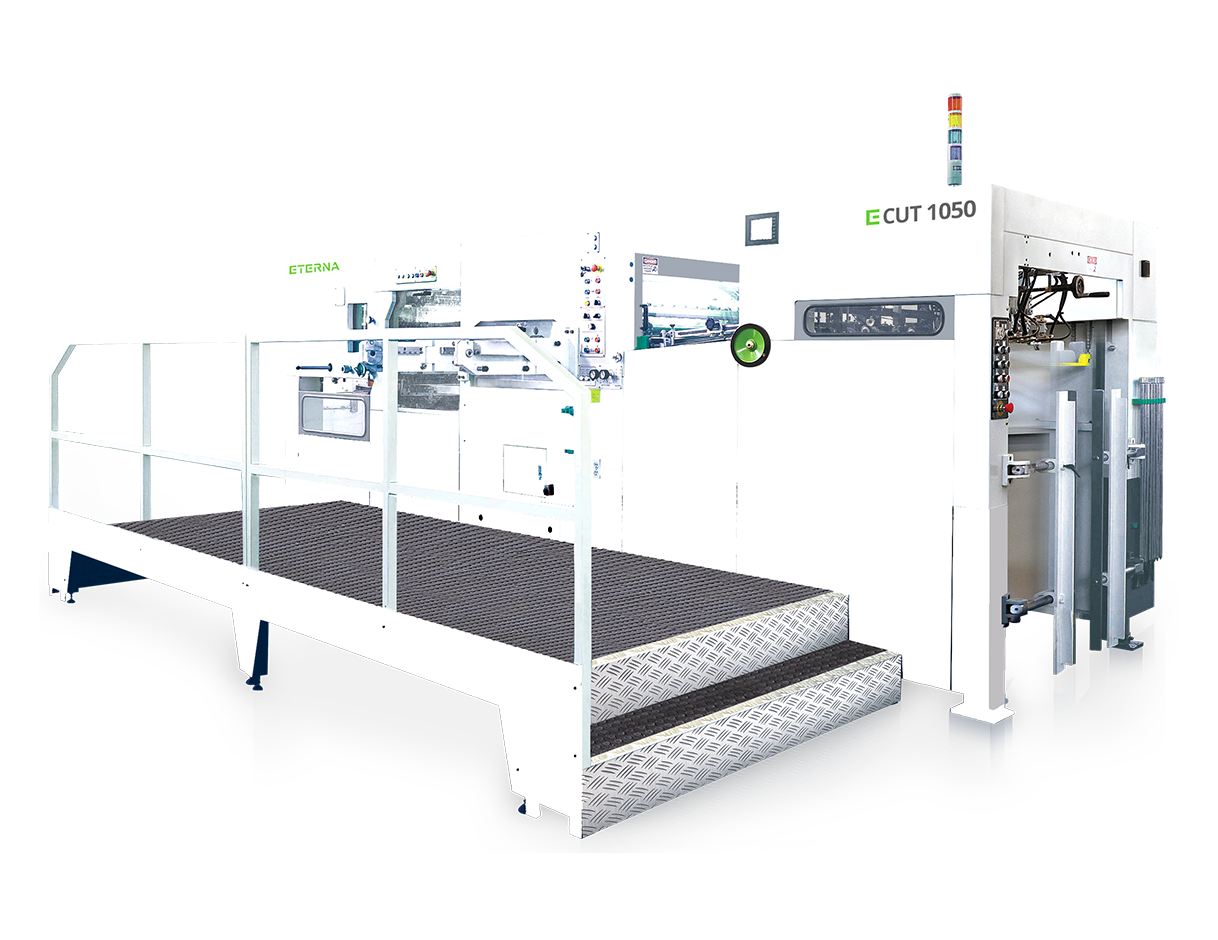

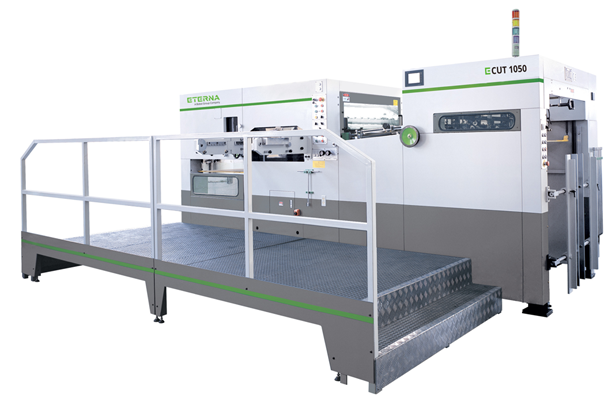

ECUT 1050 EH

最大纸张尺寸:1050 x 750 mm

最小纸张尺寸:400 x 360   mm

适用纸张范围:80~600g/m²卡纸,瓦楞纸板厚度<4mm

最高机械速度:7500转/时


获取样本

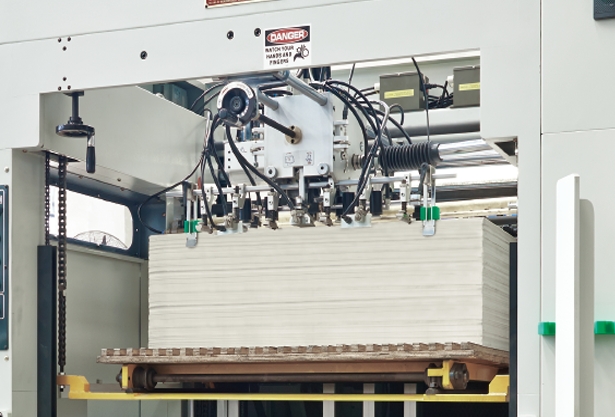

飞达送纸部:

- 堆纸预备台设计改进,可用预备台车预堆纸,也可用普通液压车直接堆纸在主堆纸台上。

- 采强力型四吸四送高速飞达,送纸稳定顺畅。

- 进口特制螺旋吹气装置使得纸张平稳送出

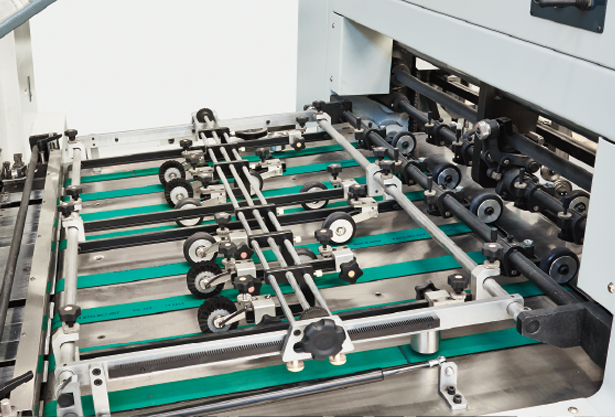

输纸台定位部:

- 倾斜式送纸台面,更加适合于高速薄纸的输送及定位。

- 侧定位采用拉、推两用侧规装置,依照纸质选用,切换简便。

- 可切换前挡到位降速装置,有利于高速薄纸之定位。

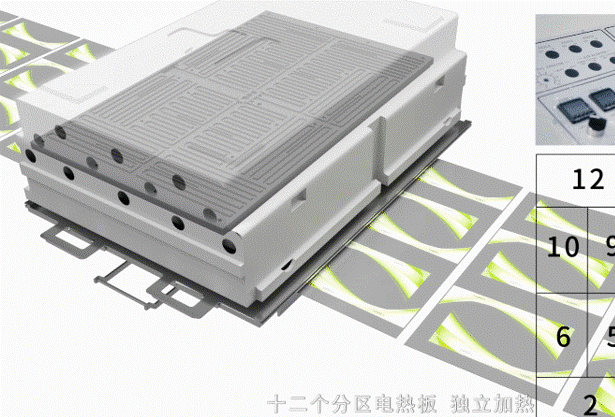

加热系统(H)

   - 十二个区电热板,配有定时启动温控器功能,每区温度可单独控制调节;

   - 电热板升温补温快速,只需30分钟即可达到工作需要温度;

   - 独立式加热控制装置;

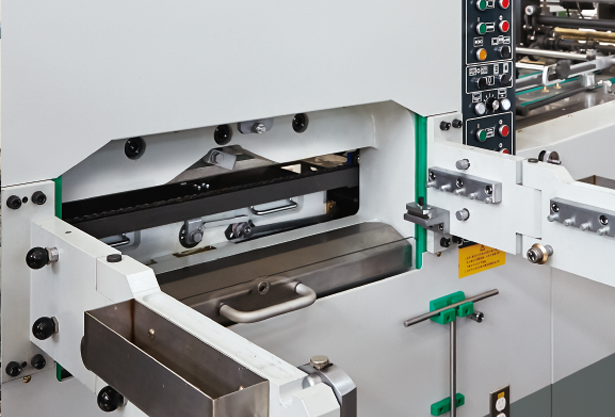

模切部:

- 模切部版框气动锁紧系统。

- 前规定位翻板可四点单独微调以适应不同纸张条件下的精准定位。

- 采用先进技术,单根牙排定位可做前后微调补偿,达到产品加工精度要求。

- 工作全程电眼监测配合大容量人机界面液晶显示屏,提供详细故障排除方法。

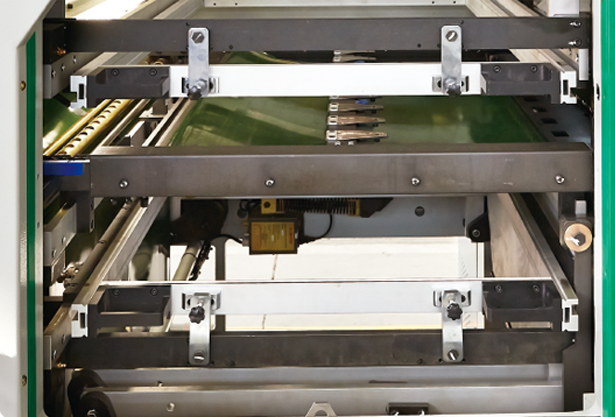

清废部(E):

- 三联协动式清废装置,动作和谐、精准有力,可有效清除各种异形废料

- 双层抽屉式清废上、下模具可迅捷装卸、调校清废工具

- 上框采用电动控制提升装置

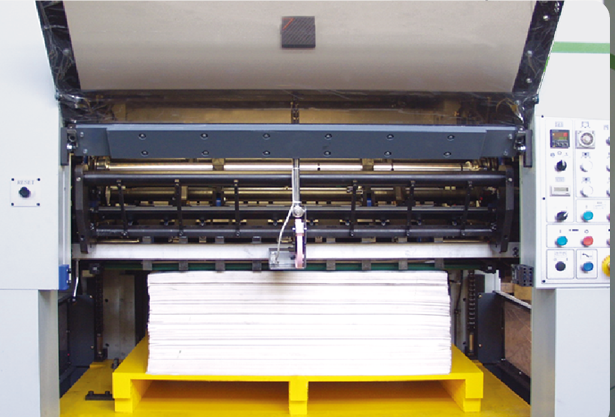

高堆收纸部:

- 收纸部加装检测人员进入安全系统

- 可选配插页计数器

- 使用分段可调毛刷及纸张吹气装置来稳定收纸部之成品

- 牙排传动链涨紧缓冲装置



最大纸张尺寸

1050 x 750 mm

最大模切范围

1040 x 720 mm(版框的快速夹拆下时可切到730mm)

版框内径尺寸

1080 x 745 mm

模切钢板尺寸

1080 x 736 mm

适用纸张范围

 80~600g/m²卡纸,瓦楞纸板厚度<4mm

最小废边宽

 8 mm(视模切产品的排列、纸张因素及操作因素而定)

最高机械速度

7500次/小时(视模切产品的排列、纸张因素及操作因素而定)

最大压切力

300吨

总  用  电

19kw

压缩空气泵

空气压缩机排气量0.36m³/min(立方/分钟)< 用户自备>

电力要求

380V 三相 50HZ(电压不合时,用户自备变压器25KWA)

净       重

14.5吨

整机外形尺寸

6064 x 4049 x 2030 mm(长x宽x高)


















由于技术改良,制造商保留权利修改有关参数及功能,恕不另行通知。
