作为包装印后设备的供应商
旭恒拥有丰富的设计、制造经验

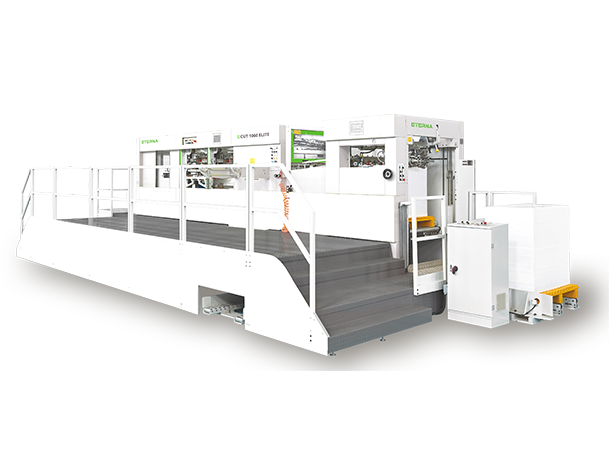

ECUT 1060 ELITE ER

最大纸张尺寸:1060*760 mm
最小纸张尺寸:400 x 350 mm

适用纸张范围:90~1000g/m²卡纸,瓦楞纸板厚度≦4mm

最高机械速度:7500转/时

获取样本

飞达部

- 基于集团标准技术平台而设计的送纸部,精准、稳定、可靠,可顺畅输送从90g薄纸到微瓦楞纸板

- 飞达进纸可配置大斜面托纸板,适合弯曲纸张的输送

超声波双张检测

- 超声波双张检测,调节容易、精准,减少印刷表面擦痕

模切部

- 15mm合成材料精磨模切支撑板,配置中央定位5mm硬模切钢板或4mm+1mm层夹模切钢板及+/-0.9mm纵横向微调装置,校版方便快捷

- 8条高科技研发的叼纸牙排,由大动角间歇机构驱动,走纸平顺,有利于多拼版少连点高速运行,生产效率高,不易散版

清废部

- 依托集团标准技术中央定位快锁清废、分品模具版框,置换装夹模具快捷,换版时间短,实际生产率高

- 快速锁紧系统

全清废分品堆叠部

- 高效及顺畅的凸轮运动曲线带动大动角清废和全清废工具,确保机器在高速运行时的废料清除

- 自动计数插隔纸张器,并配置有插页纸到位电子  检测

- 分品后成品堆叠系统,可选择分品堆叠或不分品整张纸堆叠,适应订单结构多元化,生产调度灵活性强

自动托盘输送系统(选配)

- 飞达实现自动给料与空托盘自动排出;收纸自动空托盘送入与收纸堆垛自动送出

- 减少了手动干预,确保不间断生产,操作简便,智能运行,提升机器的实际使用效率

- 可与整厂物流实现对接,融入整厂管控运行

适用纸张范围

90~1000g/m²卡纸,瓦楞纸板厚度≦4mm

 大纸张尺寸

1060 x 760 mm

 小纸张尺寸

400 x 350 mm

 版框内径尺寸

1080 x 770 mm

 大模切范围(含废边)

1060 x 745 mm

 小咬纸宽

9~17 mm

 刀线高

23.8 mm

 最小双刀废边宽度

5 mm

 大模切压力

260吨

 最高机械速度

7500转/小时

 大飞达部纸堆高度(普通模式)

1800 mm

 大飞达部纸堆高度(不停式模式)

1520 mm

 大收纸部纸堆高度

1580 mm

 主电机功率

15 KW

 总用电功率

26 KW

 整机外形尺寸

9249 x 6036 x 2640 mm(长x宽x高)

 整机净重

22000 kg

 整机毛重

25000 kg

由于技术改良,制造商保留权利修改有关参数及功能,恕不另行通知。
