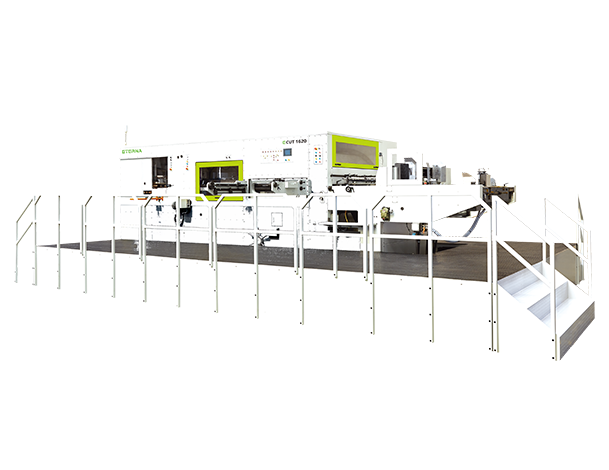

ECUT 1620 SL

最大纸张尺寸:1620*1200mm
最小纸张尺寸:650*450mm
适用纸张范围:E、B、C、A和AB瓦楞纸板(厚度1~8.5mm)
最高机械速度:4500 转/时

获取样本

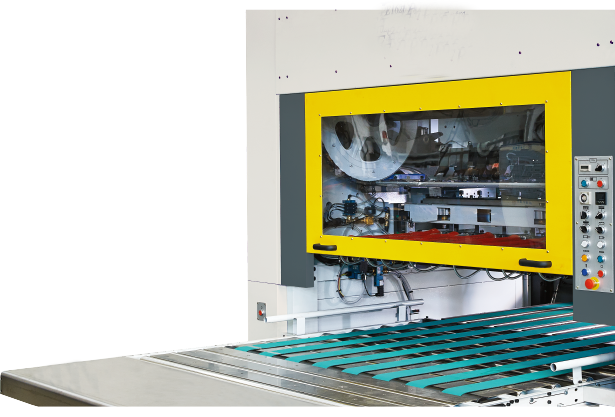

飞达/送纸部

- 采用下吸盘式不停顿送纸方式

- 气动式侧推挡板预先对纸堆推齐整理

- 采用真空吸附方式将纸板送入压纸辊,不易刮花印刷表面

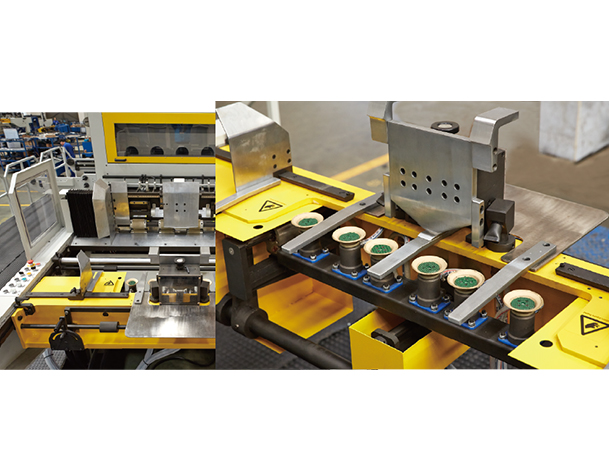

输纸台侧定位部

- 采用大力矩伺服电机确保纸板到达前规平稳精准

- 左右各一套侧定位推规,保证纸板侧定位精准

- 输纸步距调整采用不停机调节

- 前挡前后位置可根据咬口尺寸作微调

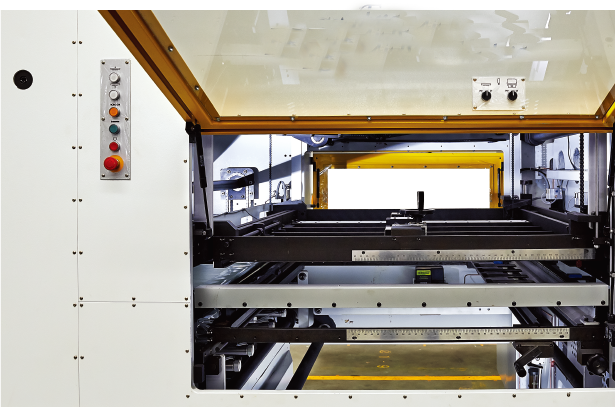

模切部

- 模切部操作安全门及气动式版框安全锁紧系统

- 模切冲程增大,使纸板尤其是AB瓦纸板更加容易脱模

- 模切版框中央定位系统,换版快捷、准确

- 模切钢板气垫托起装置,使模切钢板拉出推入更轻松容易

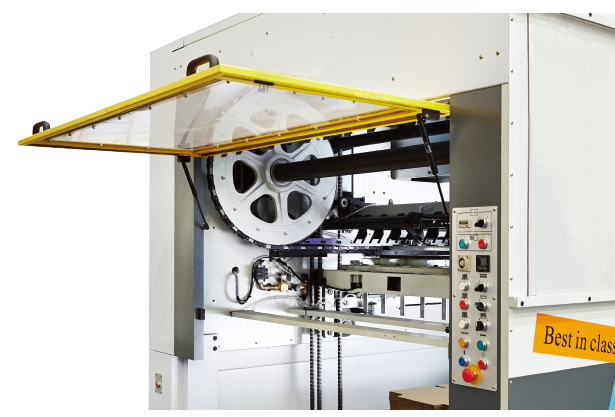

清废部

- 电动上清废框提升装置,可提升距离400mm,  增大了清废部操作空间

- 中央定位快速清废版锁紧装置及上框模具装夹系统,换版快捷,操作方便

- 快速清废顶针的使用大大缩短了作业时间


收纸部

收纸方式可以有两种选择——计数堆叠或高堆收纸(H:高堆收纸),可以根据您的产品与后道加工方式,做精准方案推荐。


计数堆叠升降输送皮带装置 E CUT 1620SHA

- 采用插杆式托架收纸升降台及皮带输送方式,保护纸板表面在输送过程中不易刮花印刷面


高堆收纸升降装置 E CUT 1620SHAL

- 自动高效的高堆收纸升降装置

- 收纸结构可整堆拉出机外,方便快捷、减少用工成本

- 电子计数器




技术参数ECUT 1620 SL
 最大纸张尺寸    1620x1200 mm
 最小纸张尺寸    650x450 mm
 最大模切范围    1600x1180 mm
 版框内径尺寸    1630x1210 mm
 适用纸张范围 E、B、C、A和AB瓦楞纸板及彩裱瓦楞纸板(厚度1~8.5mm)
 最小废边宽    12mm
 最小咬纸宽    6~12mm
  刀线高   23.8mm
 最高机械速度    4500 转/时
模切压力      400 Ton
总用电功率    35KW
 电力要求    380V,三相,50HZ
 压缩空气泵 0.7 m³/min
 压力调节范围 ±1.5mm
 整机尺寸 9.98*5.7m
 整机重量35 Ton
