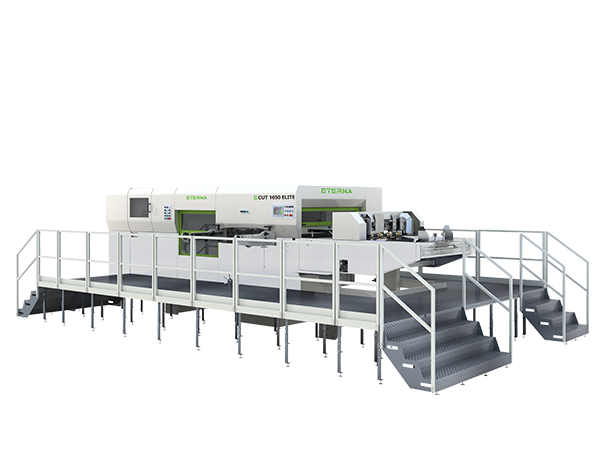

ECUT 1650 ELITE SL

最大纸张尺寸:1650*1200mm
最小纸张尺寸:650*450mm
适用纸张范围:E、B、C、A和AB瓦楞纸板

最高机械速度:5800转/时



获取样本

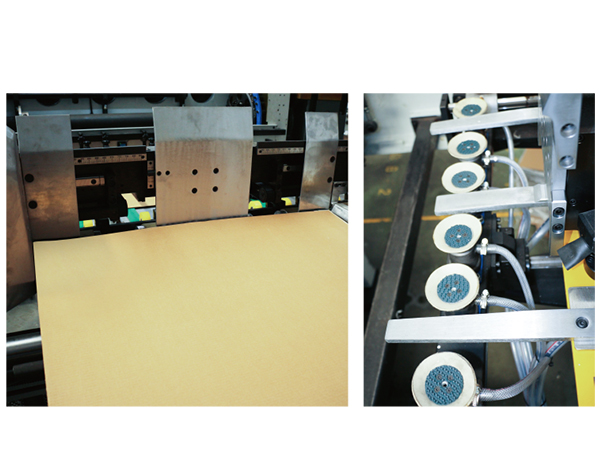

飞达/送纸部

- 采用先进技术的底部吸嘴不停顿式飞达

- 压纸片及前挡规,双张检测装置反应准确

- 采用真空吸附方式将纸板送入压纸辊,不易刮花印刷表面

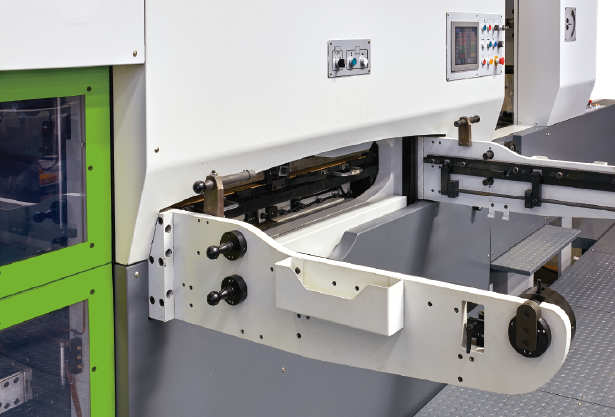

模切部

- 蜗轮曲柄机构带动肘杆式高精密度平面模切下工作台,使主马达功率减小约16%,降低能量损耗

- 模切部操作安全门及气动式版框安全锁紧系统

- 手柄轮契块式压力微调装置,带重力位置显示器

- 自主研发设计的大动角高扭矩箱式凸轮间歇机构  使抓纸牙排运行更加平稳可靠,减少打点不易散版,并配有可靠的超负载扭力保护系统

- 模切刀版与模切版框的联接采用抓钉螺母和螺丝 形式,装入时采用中央定位系统,换版快捷、准确

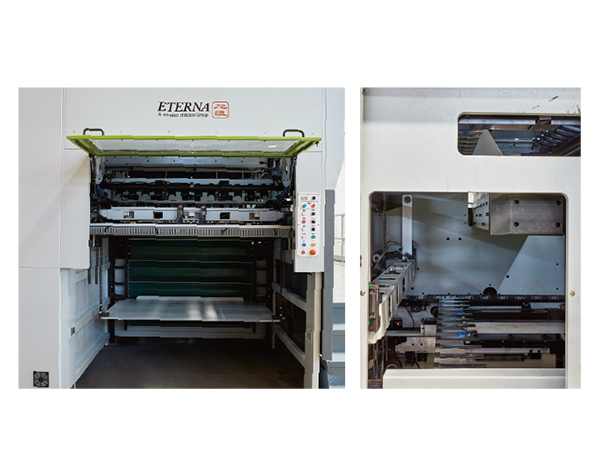

清废部

- 水平位置固定式清废中模板配合渐进加速运动曲线清废上框打废点动作,清废结构精简,动作减少,但打废

  点瞬间力度加大,清废动作更简捷有效

- 中央定位快速清废版锁紧装置及上框模具装夹系统,换版快捷,操作方便

- 采用中央定位系统,校版快,调整方便

- 前清废装置能够完全清除咬纸边的废料,并由输送带将咬纸边废料送出机外。模板冲程加大,运动曲线更优

  化,使前清废动作更简捷有效

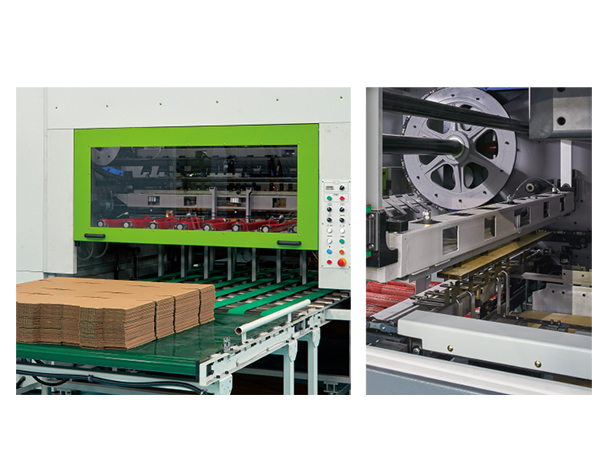

收纸部

收纸方式可以有两种选择——计数堆叠或高堆收纸(H:高堆收纸),可以根据您的产品与后道加工方式,做精准方案推荐。


计数堆叠升降输送皮带装置 E CUT 1650SA  ELITE

- 不停式气缸自动收纸插架及自动升降托架收纸台配合交替使用,可计数堆叠,同时配合皮带输送至机外(可与自动分纸机联接)

- 电子计数器

- 收纸部齐纸托纸全部改为机械凸轮传动,动作  更加可靠、准确,适合各种方向拼板模切的要求,使收纸更加整齐

- 侧齐纸拍位置电动调节,操作方便可靠


高堆收纸升降装置 E CUT 1650SHA  ELITE

- 自动高堆收纸升降台,收纸结构可整堆纸拉出机外- 电子计数器

- 机械凸轮传动收纸部齐纸托纸,动作更加可靠、准确,适合各种方向拼板模切的要求,使收纸更加整齐

- 侧齐纸拍位置电动调节,操作方便可靠


最大纸张尺寸

1650mm x 1200mm

最小纸张尺寸

650mm x 450mm

最大模切范围

1630mm x 1180mm

版框内径尺寸

1670mm x1230mm

适用纸张范围

E、B、C、A和AB瓦楞纸板

最小废边宽

12mm

最小咬纸宽

6~12mm

刀      线   高

23.8mm

最高机械速度

5800转/时

总用电功率

45KW

电 力 要 求

380V,三相,50HZ

压缩空气泵

空气压缩机排气量1.05m3/min、12kg/c    m2(压缩空气额定压力值:8bar)--用户自备

压力调节范围

±1.5mm

整机外形尺寸

11500×5840×2514mm(长x宽x高)(含踏脚台)
